新洁能

— A股代码:605111 —

锂电池保护解决方案

概述

  锂电池组件包括锂电池保护板和电芯。锂电池具有高能量和功率密度的特点。锂电池处理不当会导致严重的故障,如热失控、锂电镀、电极分解等。因此,这种电池在压力条件下需要特别小心,如过充、欠充、短路、过热等。

  随着共享经济的发展,包括共享电动汽车、共享电动车、共享充电宝,对锂电池组件的需求逐年增大,安全性问题也日益凸显。

  新洁能专注于MOSFET、IGBT器件的研发生产,致力于打造高效可靠的功率器件,为您提供完善丰富的产品系列。





电路拓扑

                               单电源模块


多电源模块







单模块电池是典型的电压范围不超过150伏的应用:

电动工具

机器人

家用电器

电动车

低压通信服务器


     多模组电池应用于高压电池包,典型应用如下:

新能源汽车

电动叉车

电动游艇

储能系统

UPS



产品概述

      目前,新洁能拥有Super Trench和Trench MOS两大产品线,可以为不同需求客户提供合适的产品。Super Trench MOS系列拥有更低的FOM值,产品特征包括超低RDS(on), 以及高开关频率应用的低Qg性能一流Trench MOS系列专为驱动应用而设计,非常适合低开关频率的设计以及需要高载流能力的设计。



Trench MOS

Super Trench MOS

超高性价比

先进的技术

专为工业应用而设计

专为高性能应用而设计

针对低开关频率而优化

针对高开关频率而优化

性能均衡

优秀的品质因数

高载流能力

高效率和功率密度




SGT产品特点

  Super Trench MOSFET系列产品采用了具有电荷平衡功能的屏蔽栅深沟槽技术,全面提升了器件的开关特性和导通特性,同时降低了器件的特征导通电阻(Rsp)和栅极电荷(Qg)。

  Super Trench技术全面提升了产品的导通电阻温度特性,有效控制了器件导通电阻随温度增加而上升的幅度,以100V产品为例,对比普通沟槽型MOSFET产品,Super Trench技术将器件175℃下的导通电阻,倍增因子由原有的2.29降低为2.09,从而显著增强器件高温下的电流能力和抗冲击特性。SGT MOSFET产品将更适宜于高温严酷环境下的应用。





高鲁棒性

       Super Trench技术致力于提升MOSFET器件在电能转换过程中的系统效率和功率密度,同时在苛刻环境下开关过程中的抗冲击耐量,实现快速、平稳、高效的电源管理。

       目前,新洁能已推出第二代Super Trench MOSFET,相比于第一代产品,第二代产品特征导通电阻降低20%以上,ESD能力、大电流关断能力、短路能力提升20%以上,具有更低的栅极电阻,可以满足客户更高能效、更高可靠性的需求,产品的性价比也进一步提升。


       BMS短路试验中,二代Super Trench产品短路性能较一代提升。

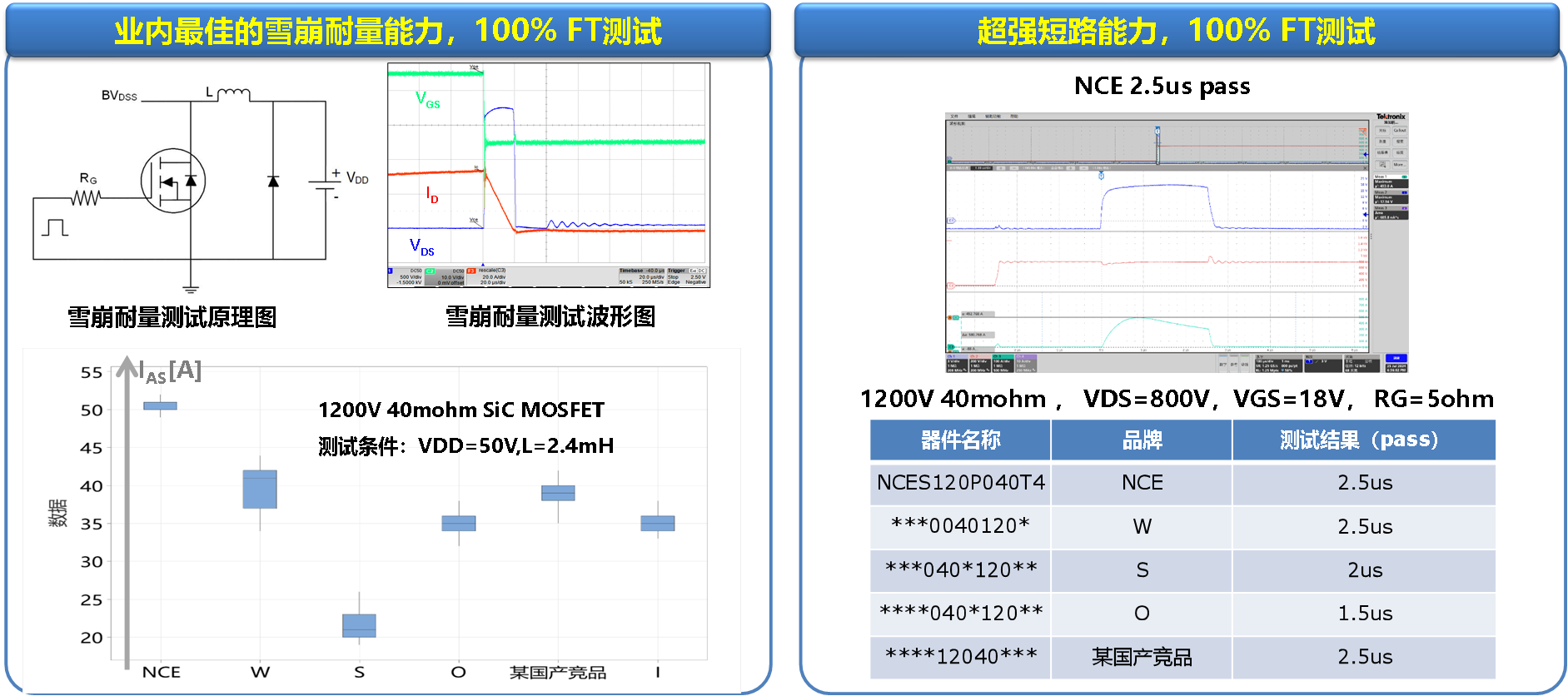

 单管EAS测试中,二代Super Trench产品普遍在雪崩耐量方面,比一代产品高出20%。





新洁能新一代Super Trench MOSFET具有优异的短路能力和极高的雪崩耐量可靠性,帮助您提高系统可靠性。



应用案例

       当前,锂电池由于其能量密度和功率密度高的优点成为主流的储能电池,但随之而来的是显著的安全问题。锂电池在使用的过程中可能会产生起火、爆炸、冒烟、高压触电等危害,导致这些危害的原因有很多,主要有电芯过充、过流、过温等形成锂枚晶或者产生大量热,使SEI膜刺破或者分解,进而发生一系列负反应,即电芯内短路。

       对于电池管理系统来说,为了避免电池系统过充、过流、过温,对动力电池进行合理的充放电管理是主要的安全要求。充放电MOSFET在电池管理系统中起着至关重要的作用。

1、短路测试

      短路测试非常考验器件的抗冲击能力,以NEP039N10D为例,客户会进行上电短路和短路后上电两种工况下的测试,每种工况至少重复测试20次以上,通过测试方可合格。


工况1


工况2








2、温升测试

       温升对于BMS来说,亦是非常重要的。锂电池组件的发热越小,整个系统的安全性越高。新洁能的Super Trench MOS&Trench MOS系列产品均具有不错的低内阻特性及高温特性,完美地解决了发热问题。下图为NCEP039N10D持续放电状态下的温升曲线。




产品指南

       NCE目前共有产品1300余款,Trench MOS和Super Trench MOS组合,电压从20-250 V,可满足不同电压等级的应用需求。


推荐电压

20-30V

40V

60V

70-85V

100V

150-250V

家用电器

Trench MOS


Super Trench


轻型电动车

Trench MOS



Super Trench



储能

Trench MOS





Super Trench




新能源汽车

Trench MOS





Super Trench




UPS

Trench MOS





Super Trench
