无刷直流电机解决方案

概述

  从手持电动工具到工业自动化,从电动自行车到无人机,越来越多的运动控制应用围绕无刷直流电机(BLDC)而构建。无刷直流电机带来了许多优势,包括更高的效率和更高的功率密度,这样就可以部署更小、更轻、更便宜的马达。同时,减少了机械磨损,提高了可靠性,延长了使用寿命。

  未来,随着物联网、工业4.0的进一步发展,人类传统的手动机械式工具将被由无刷直流电机电动机组成的新型工具替代。功率器件在其中起到至关重要的作用,它的易驱动、低损耗、高可靠性的特性,能够高效、可靠地驱动电机,成为电机发展过程中不可或缺的部分。

  新洁能拥有Trench & SGT MOSFET的成熟工艺平台,其中适用电机驱动的20V-250V电压段产品,包括N+P、单双芯、半桥结构,十余种封装形式,能够满足客户不同的应用需求。




电路拓扑



产品概要

  新洁能的设计初衷是实现更高效、更可靠和最优成本效益。全系列Trench和Super Trench MOSFET始终满足电机系统设计中关键规格的最高质量和性能需要,如导通电阻 RDS(on) 和优值(FOM)。

  Super Trench MOSFET系列性能一流,产品特征包括超低RDS(on), 以及高开关频率应用的低Qg

  Trench MOSFET系列专为驱动应用而设计,非常适合低开关频率的设计以及需要高载流能力的设计。


Trench MOS

Super Trench MOS

超高性价比

先进的技术

专为工业应用而设计

专为高性能应用而设计

针对低开关频率而优化

针对高开关频率而优化

性能均衡

优秀的品质因数

高载流能力

高效率和功率密度



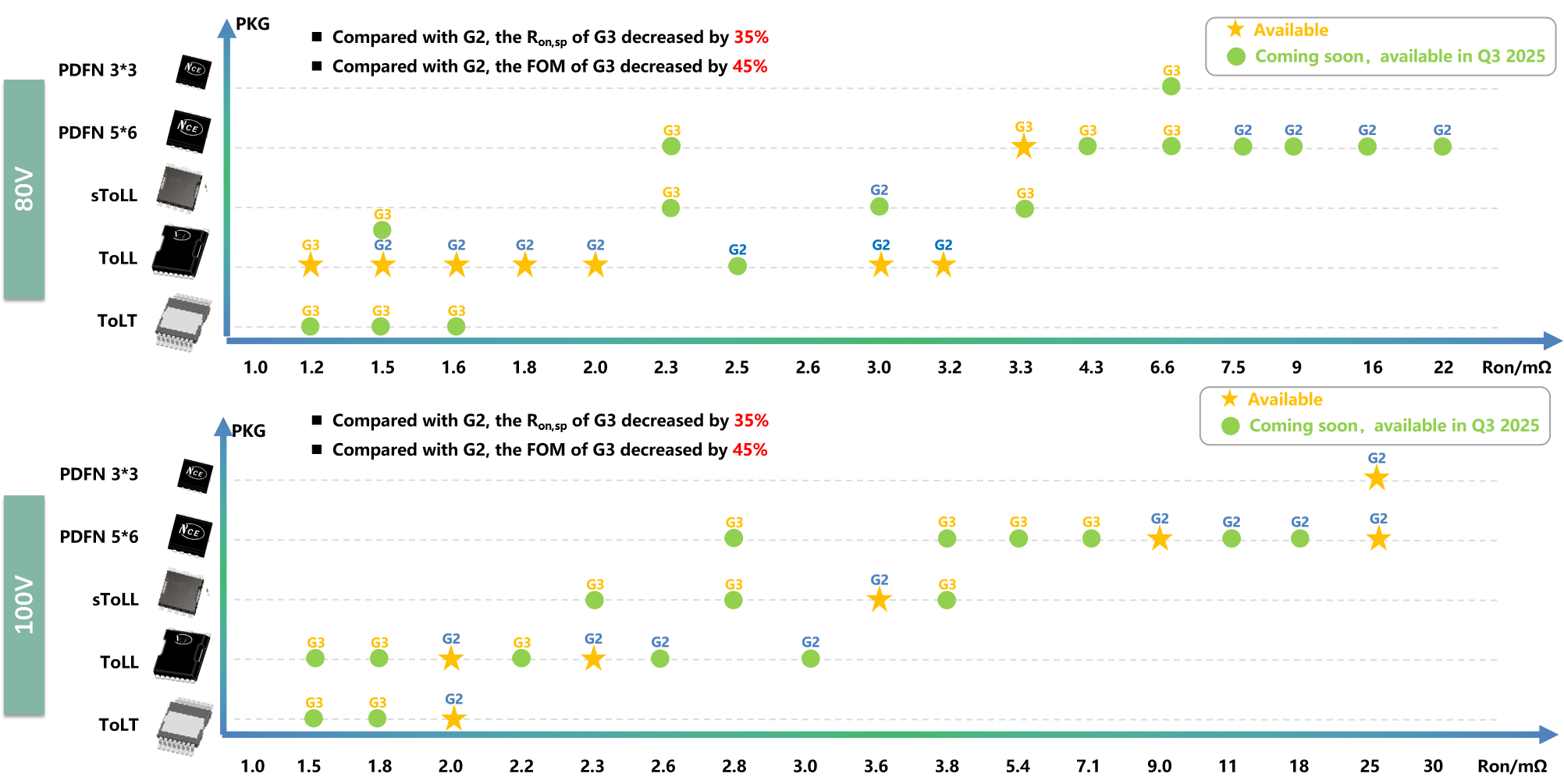

二代SGT性能概况


  目前,新洁能已推出第二代屏蔽栅沟槽型功率 MOSFET,相比于第一代产品,第二代产品特征导通电阻降低20%以上,ESD能力、大电流关断能力、短路能力提升20%以上,具有更低的栅极电阻,可以满足客户更高能效、更高可靠性的需求,产品的性价比也进一步提升。

  配合先进的封装技术, Super Trench 技术致力于提升MOSFET 器件在电能转换过程中的系统效率和功率密度,同时确保在苛刻环境下开关过程中的抗冲击耐量,实现快速、平稳、高效的电源管理和电机控制。



超低损耗








注:图中“SGT”表示Super Trench。



高鲁棒性

       电机短路试验中,二代Super Trench产品短路性能优异。







单管EAS测试中,二代Super Trench产品普遍在雪崩耐量方面,比一代产品高出20%。





确保在苛刻环境下开关的抗冲击耐量,保证系统稳定可靠的运行。


先进封装

       TOLL VS D2PAK的优势


       TOLL是一种高效节省空间的封装,具有极低的寄生电阻和强大的热性能,非常适合于高电流和高压应用。能够对栅极驱动的信号源端子进行开尔文(Kelvin)连接,这种设计可减小封装中源极线电感的影响,进而发挥MOSFET实现高速开关的性能,并抑制开关时产生的振荡。它符合现有的JEDEC封装外形,比目前的D2PAK (TO263)封装小30%,薄50%。







DFN5*6 Clip VS DPAK的优势


       DFN5*6 Clip封装非常适合在移动设备、车载设备、工业设备和家用电器中的通用功率敏感型应用,与常规的DPAK封装相比,在维持相同的电气性能的同时,还可节省多达80%的PCB占用空间。当被安装在最先进的4层PCB电路板上时,其散热性能可以与较大的标准SMD封装相媲美。由于DFN无引脚封装,寄生的阻抗、电感、电容更小(降低RC参数),更高速更灵敏实现信号的切换。








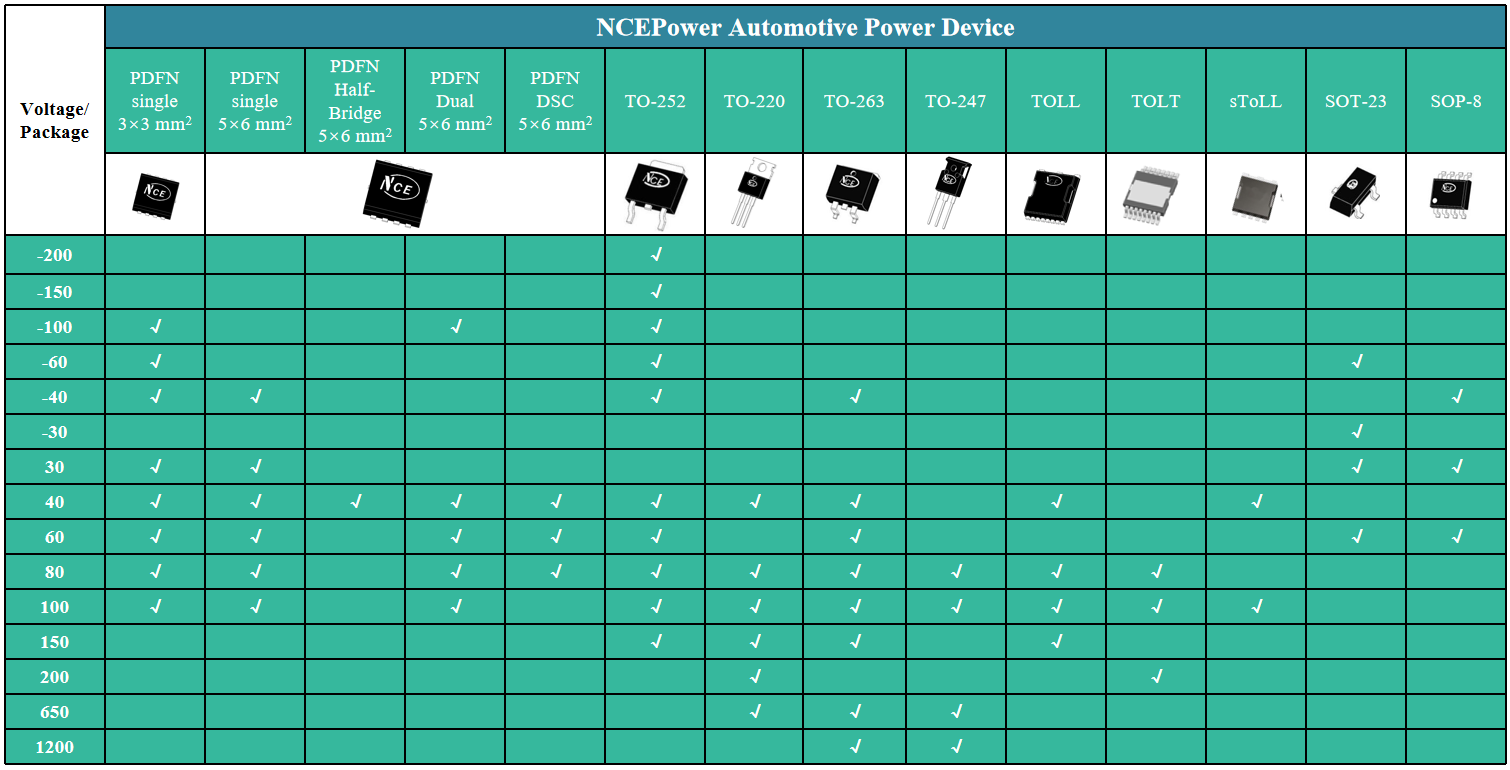

产品指南

  Trench MOS和Super Trench MOS组合,包括20-250 V MOSFET,可满足各种需要,从低开关频率到高开关频率。下表为针对每个主要子应用和电压等级而推荐的Trench MOS和Super Trench MOS产品的指南概要。


推荐电压



20-30V

40V

60V

75-85V

100V

120-150V

200-250V

低功率(马达、净化器等)

<100W

Trench MOS











Super Trench MOS











中功率(电动工具、吹风机等)

100W-1KW

Trench MOS









Super Trench MOS









大功率(切割机、扫雪机等

>1KW

Trench MOS











Super Trench MOS
